Kuidas hoida inseneeriaga tegelevat ettevõtet kaasaegsena?

Aeg on muuta viise, kuidas töötatakse!

Mõistagi pean siin silmas just CAD tarkvara kasutajaid. Ehkki CAD tarkvara vajadus ei kao niipea, on küsimus pigem tavapäraste töövõtete muutmise vajaduses. Seda aitab ellu viia kindlasti BIM-i (building information modelling) kasutusele võtmine, mis suudab sinu ettevõtet hoida vee peal ka tulevikus. BIM-i eelistest on tänaseks nii palju räägitud, kuid üks olulisem rõhuasetus on selle kasutamisel suurem kindlustunne, et projekti dokumentatsioon ka vett peab. Lisaks aja kokkuhoid ning koostöö võimalused, mis on kõik selle juures meeldivad “kõrvalnähtused“. BIM-i rakendamine ei juhtu ühelegi ettevõttele üle öö, mistõttu räägitaksegi sellest kui tegevusest, mida peab ajapikku juurutama. Mõtteviis, et täna saan ma vanaviisi hakkama võib tähendada, et homme on muutusega alustada juba hilja, sest teised (konkurendid) on sinust pikalt ees. BIM-i kasutuse võtmiseks on mitmeid võimalusi, kas siis pilootprojekti kaudu või üldise BIM-i rakendamise plaani koostamine. Ka lihtne tänaste töövõtete evalveerimine, kus märgitakse üles tänased teenused ja viisid, mida nende elluviimiseks kaasatakse (sh tarkvara), on suur samm edasi. Sest siis on must-valgelt kirjas, kuidas ja mida saab parandada või asendada näiteks BIM-i poolt pakutavate eelistega.

Tabel 1. Näide evalveerimise tabelist, et üles märkida tänased loomevahendid.

Projekti sisend või mudeli elemendid

  • Linnaplaneerimine
  • Ehitusplatsi planeerimine
  • Transpordi planeerimine
  • Koridormudeli geomeetria
  • Raudtee projekti disain
  • Lennuradade disain
  • Koridormudelite modelleerimine
  • Liiklusmärgid
  • Valgustus ning liiklusvoogude juhtimisseadmed
  • Olemasolevad ning planeeritavad teeservituudid
  • Parkimisalade planeeringud
  • Profileerimine
  • Isevoolsete torusüsteemide disain (nt sademevesi)
  • Survetorustike disain (nt vesi)
  • Erosiooni kontroll
  • Traditsiooniline mõõdistamine – andmete kogumine
  • Traditsiooniline mõõdistamine – andmetöötlus
  • Traditsioonilist mõõdistusandmete importimine mudelisse
  • LiDAR andmestiku kogumine
  • LiDAR andmestiku töötlus
  • LiDAR andmete import mudelisse
  • Ruumandmestiku talletamine
  • Veetöötlusjaamade torustik
  • Pumplad

Loomevahendid

Sarnaselt saab ka evalveerida:

  • Praegune lähenemisviis projektidele (meeskonna suurus, staadiumitele kuluv aeg, nõuded projektdokumentatsioonile, standardite kaasamine, koostöövormid jne).
  • Olemasolevad, analüüsi nõudvad tegevused (mahtude väljavõtted, koridormudeli valik, liiklusvoogude analüüs, sõidukite pöörderaadiuste analüüs, sademeveesüsteemide analüüs, silla aluse liikumisruumi analüüs, visualiseerimine, kokkulangevuse analüüs, 4D/5D simulatsioonid jne).
  • Tänased oskused:

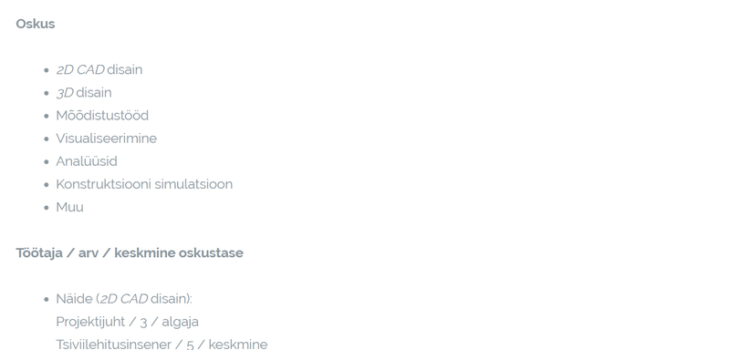

Tabel 2. Näide evalveerimise tabelist, et üles märkida tänased oskused.

Oskus

  • 2D CAD disain
  • 3D disain
  • Mõõdistustööd
  • Visualiseerimine
  • Analüüsid
  • Konstruktsiooni simulatsioon
  • Muu

Töötaja / arv / keskmine oskustase

  • Näide (2D CAD disain):
    Projektijuht / 3 / algaja
    Tsiviilehitusinsener / 5 / keskmine
    Joonestaja / 2 / ekspert

Tabel 3. Näide evalveerimise tabelist, et üles märkida tänased arusaamad.Mis on sinu arusaam BIM for Infrastructure olemusest:

  • Miks sa oled huvitatud BIM for Infrastructure kasutusele võtmisest?
  • Kas sa oled näinud BIM for Infrastructure esitlust?
  • Mis on sinu arvates suurim äriga seotud kasu kui teostaksid oma projekte BIM for Infrastructure kohaselt?
  • Mis on suurim väljakutse, et BIM for Infrastructure sinu ettevõttes kasutusele võtta?
  • Kas sul on eesmärke, mis seotud BIM-ga? Nimeta need!



Kuidas aidata oma meeskonnal liikuda 21-sse sajandisse?

  • Projektide integreeritavus

Vertikaalne ning horisontaalne projektinformatsioon ei pea toimuma üksteisest eraldi, nn vaakumis.

Lennujaama ning raudtee projektid kaasavad endas ka hooneid ning infrastruktuuri komponente, mis peavadki koos töötama ja olema terviklikult lahendatud – sa ei saa disainida üht, ilma teist arvesse võtmata. Täpselt samadel asjaoludel ei disaini sa silda, kus “unustad“ mahtude analüüsi ning seda ümbritseva sõidutee koridormudeli. Lennundusega ning raudteega seotud projektid on keerukamad ja kaasavad nii tsiviilehituse-, geotehnilise-, konstruktsiooni-, elektri- ning arhitektuuri valdkonna eripärasid, kusjuures arvesse peab võtma neid ümbritsevat maa-ala ning ühendatavust ümbrus- ja/või keskkonnaga. Iga projekt on erinev, komponendid, mis selle kõik moodustavad, üsna keerukad – ehitusplatsiga seotud tööd, raudtee aluskonstruktsioon, sillad, tunnelid ning platvormid ning mõistagi ka arhitektuurne, konstruktsiooniline, eriosadega seotud elemendid hoonete/ooteplatvormide tähenduses. Üksteisega mitte haakuvad tööprotsessid, suured andmemahud, mida peab pidevalt erinevate osapoolte vahel liigutama/jagama, paindlikkus projektmeeskonna suuruses – sa ei saa kõigest sellest mõelda enam kui üksteisest eralduvatest projekti osadest/osapooltest.

Kaasaegne tarkvara pakub lahendusi, kus horisontaalne ning vertikaalne disain on omavahel liigendatud. Seeläbi saame BIM-i eeliseid kaasata infrastruktuuri projekti väljundite optimeerimisse. Pakkudes koostööle suunatud keskkonda, kus iga osapool saab töötada senisest efektiivsemalt aga ka jagada projektiga seotud infot viisil, mis väärtustab teiste partnerite aega.

  • Saa osa tänase tehnoloogia poolt pakutavatest eelistest

Suurte andmemahtudega töötamine on tänane reaalsus, kasuta kaasaegset tehnoloogiat oma igapäevaste tööprotsesside efektiivsemaks muutmisel. Loo konteksti kaasavad mudeleid ning saa osa pilveteenuste eelistest, et oma loodud disaini senisest kiiremini kontrollida ja valida optimaalseim lahend. Laienda sinu poolt pakutavate teenuste hulka. Olgu selleks siis LiDAR andmete kättesaadavus läbi droonide kasutamise või disaini ebakõlade kontroll veebiteenuste vahendusel. Loo oma projekti erinevatest staadiumitest selgelt ja üheselt mõistetavaid visualiseeringuid. Testi mitut erinevat disaini alternatiivi korraga. Olgu selleks parima võimaliku asukoha leidmine truubile või koridormudeli optimeerimine mahtude tähenduses, kaasates nii profiili optimeerimist kui silla otstarbekuse analüüsi. Kasuta koostöö vahendeid, kus kommentaarid ning muudatuste ajalugu talletub mudeliga.

  • Alusta detailsema disainiga senisest kiiremini

Ära raiska inseneri aega eeldisaini koostamiseks. Olemasoleva olukorra kiireks, kuid adekvaatseks hinnanguks ei pea sa olema GIS ekspert, et kogu vajalikku GIS andmestikku hallata. Eraldades horisontaalse disaini vertikaalsest ei anna sulle parimat tulemust. Selles asemel vaata kõike koos ühes tervikmudelis, et leida viise, kuidas disaini veelgi paremaks muuta ja/või optimeerida. Kaasa töövahendeid, kus eelprojektiga saadud info on teisendatav detailsema disaini alusmudeliks. See on selge ajavõit, sest juba tehtud disaini ei pea taas alustama nullist. Analüüsi ning optimeeri sinu poolt välja pakutavaid lahendusi, leidmaks parim infrastruktuuri koostöötamise vorm.

  • Visualiseerimine ei pea olema erialaoskus

Paku oma meeskonnale töövahend, mis sobitub nende tööülesannetega. Sa teed pidevalt investeeringuid. Nii inimestesse, tehnoloogiasse kui protsesside optimeerimisse ja seda kõike ühe eesmärgi nimel – projekti ning äritegevuse kui terviku edukuse nimel. Juhul kui mingi projektiga seotud tegevuse läbiviimiseks eksisteerib mõni efektiivsem viis, siis kas sa ei peaks muutusega kaasa minema? Miks jätkata või tõrjuda projektide visualiseeringut nende liigset ajamahukust või ressurssi kasutust esile tõstes kui selleks eksisteerivad disaini protsessiga integreeritud lahendused?Visualiseering aitab rääkida lugu inseneri vaatenurgast. Koostöö ehitatavuse küsimuste uurimiseks või kokkulangevuste kontrolliks on märksõnad, millest iga tellija peaks olema huvitatud kui nad sellest vaid teadlikud on. Virtuaalne ehitusmudel, mida saab kasutada protsesside juhtimiseks või logistika optimeerimiseks 4D/5D simulatsioonide tähenduses.


Artikli esmaversioon ilmus Viasys VDC Oy eestikeelsel veebilehel (august 2016).
